隨著 Intel 正式將消費級平台推向全新的LGA 1851時代，代號 Arrow Lake 的 Core Ultra 200S及200S PLUS 系列處理器不僅帶來了架構的變革，也對主機板的訊號優化與電力分配提出了更嚴苛的要求 。
在 ROG (Republic of Gamers) 的家族譜系中，「Apex」始終是一個特殊的存在——它不追求 Extreme 系列的極致奢華堆料，也不像 Hero 那樣走向全能大眾化；它的靈魂只有一個：極限超頻 (Extreme Overclocking) 。
本次來到我們工作室的是 ROG Maximus Z890 Apex。這一代的 Apex 徹底擁抱了「銀白美學」，大面積的銀白色鋁合金散熱片配合卵石灰塗裝，使其在充滿硬核科技感的同時，更具備了打造「純白旗艦主機」的高級視覺質感 。
作為主板業界公認的記憶體頻寬上限指標，Z890 Apex 依然堅持採用「2 條 DIMM」的 1DPC (1 DIMM Per Channel) 佈局，旨在將銅線跡線縮短至極致，藉此挑戰極致的記憶體頻率紀錄 。
今天，我們就從這張充滿信仰的銀白電路板開始，深入剖析 ROG 團隊是如何在全新的 Z890 平台上，再次定義效能的巔峰。

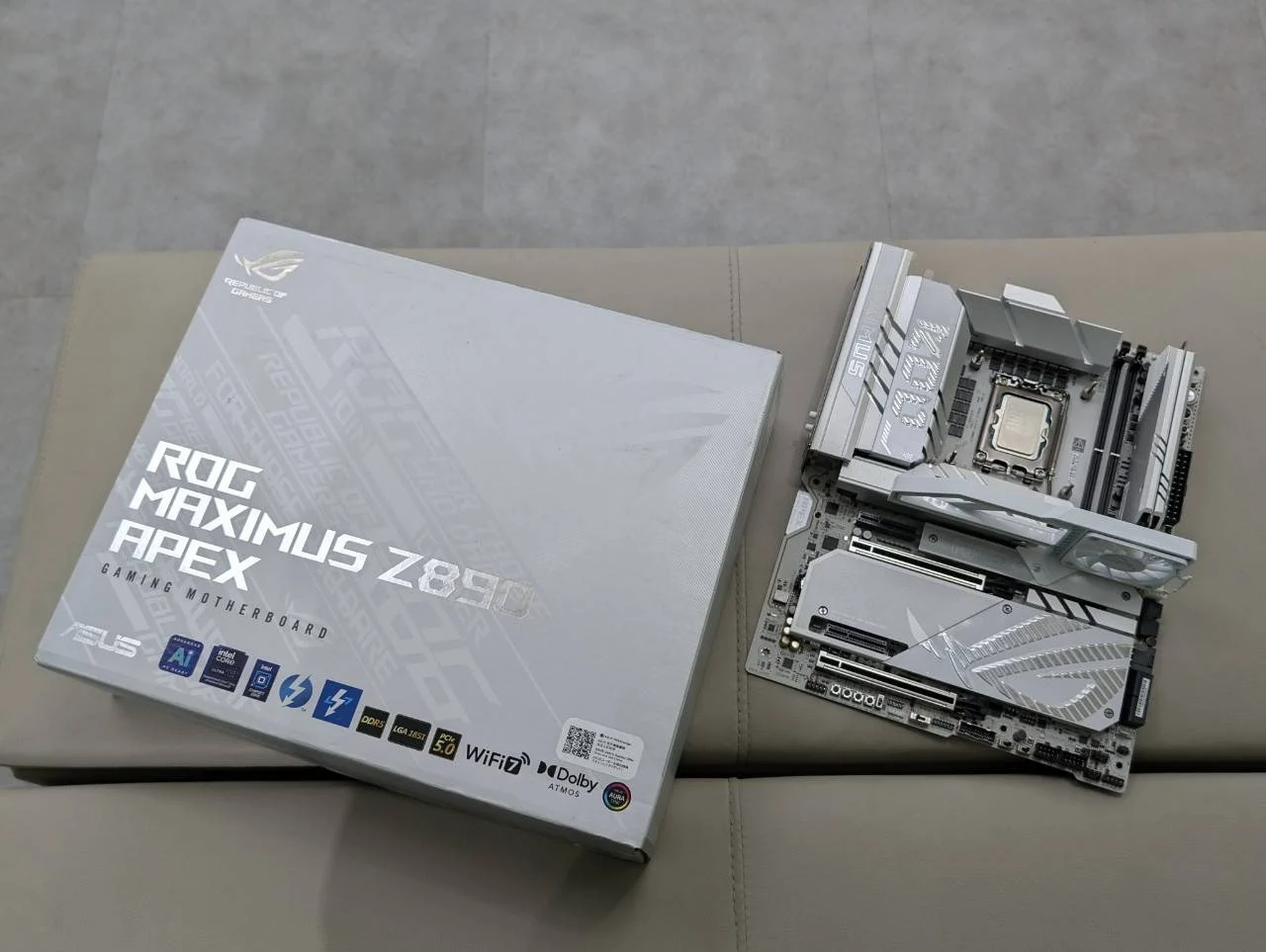

ROG Maximus Z890 Apex 在包裝設計上進行了巨大的變革。與前代 Z790 Apex Encore 沉穩的黑色包裝不同，這一代採用了完全與產品色調呼應的「珍珠白」設計 。
包裝正面以大面積斜向紋路為底，銀色燙印的「ROG MAXIMUS Z890 APEX」字樣在不同角度下會呈現出幻彩光澤。包裝底部整齊排列的圖標清楚標示了核心規格：支援 LGA 1851 插槽、DDR5 記憶體、PCIe 5.0 以及最受關注的 WiFi 7 技術與 Thunderbolt 4 介面。
在配件盒的底層，隨附了豐富的紙本印刷物與信仰周邊。這部分不僅提供了裝機必備的說明文件，更包含了 ROG 玩家專屬的身份標誌與美化工具。

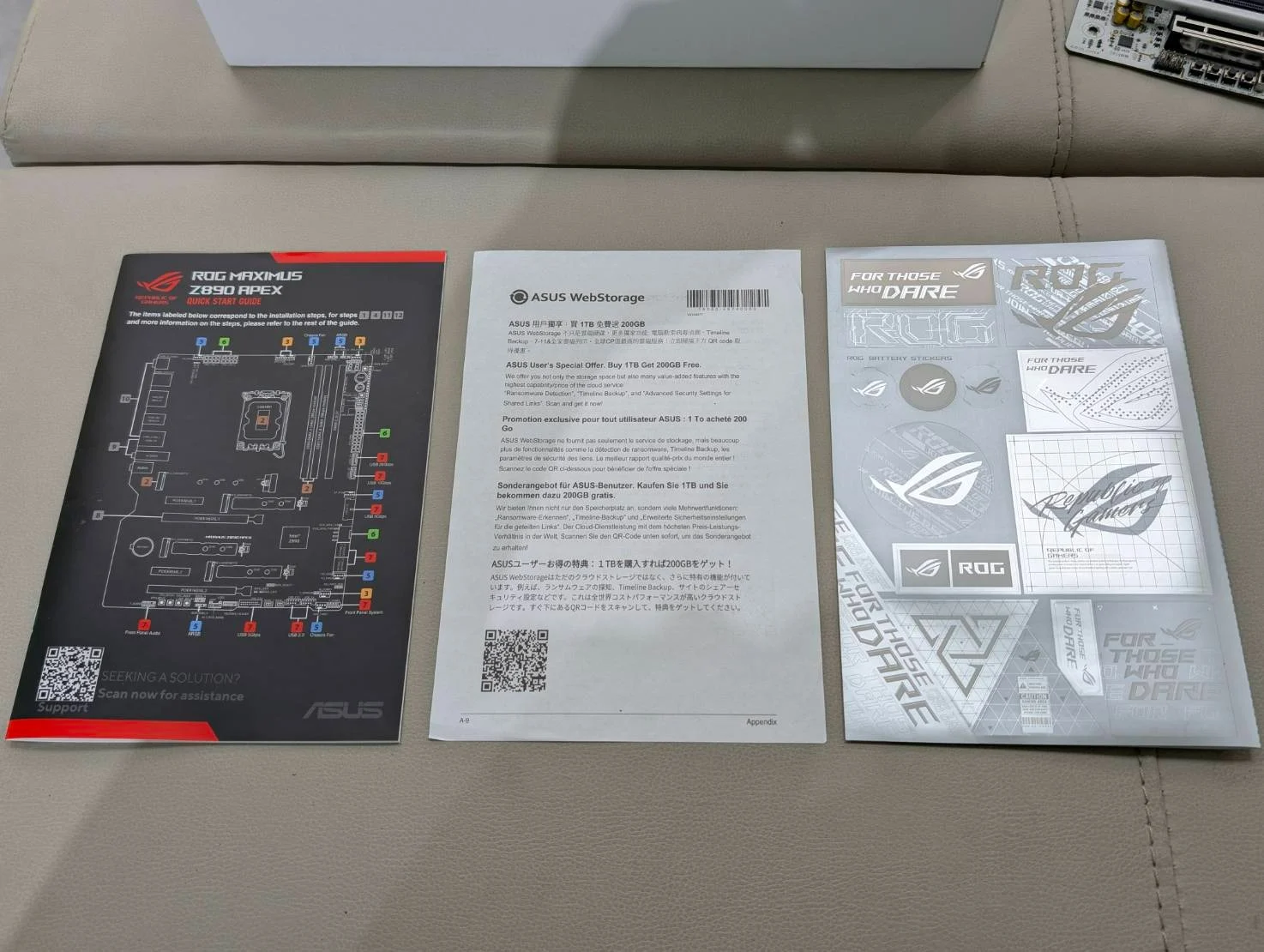

ROG Maximus Z890 Apex 快速入門指南 (Quick Start Guide)
採摺頁式設計，正面印有主機板的硬體配置圖（Layout），清楚標示了 CPU 插槽、記憶體、PCIe 與各式連接埠的編號，幫助玩家在組裝時能迅速定位接線位置 。
ASUS WebStorage 專屬優惠卡
這是一張雲端儲存空間的促銷卡片，提供華碩用戶特有的加值方案。卡片背面備有 QR Code，掃描後即可進行註冊與權益領取。
ROG 信仰貼紙套組 (Sticker Sheets)：
隨附精美的銀色亮面貼紙組

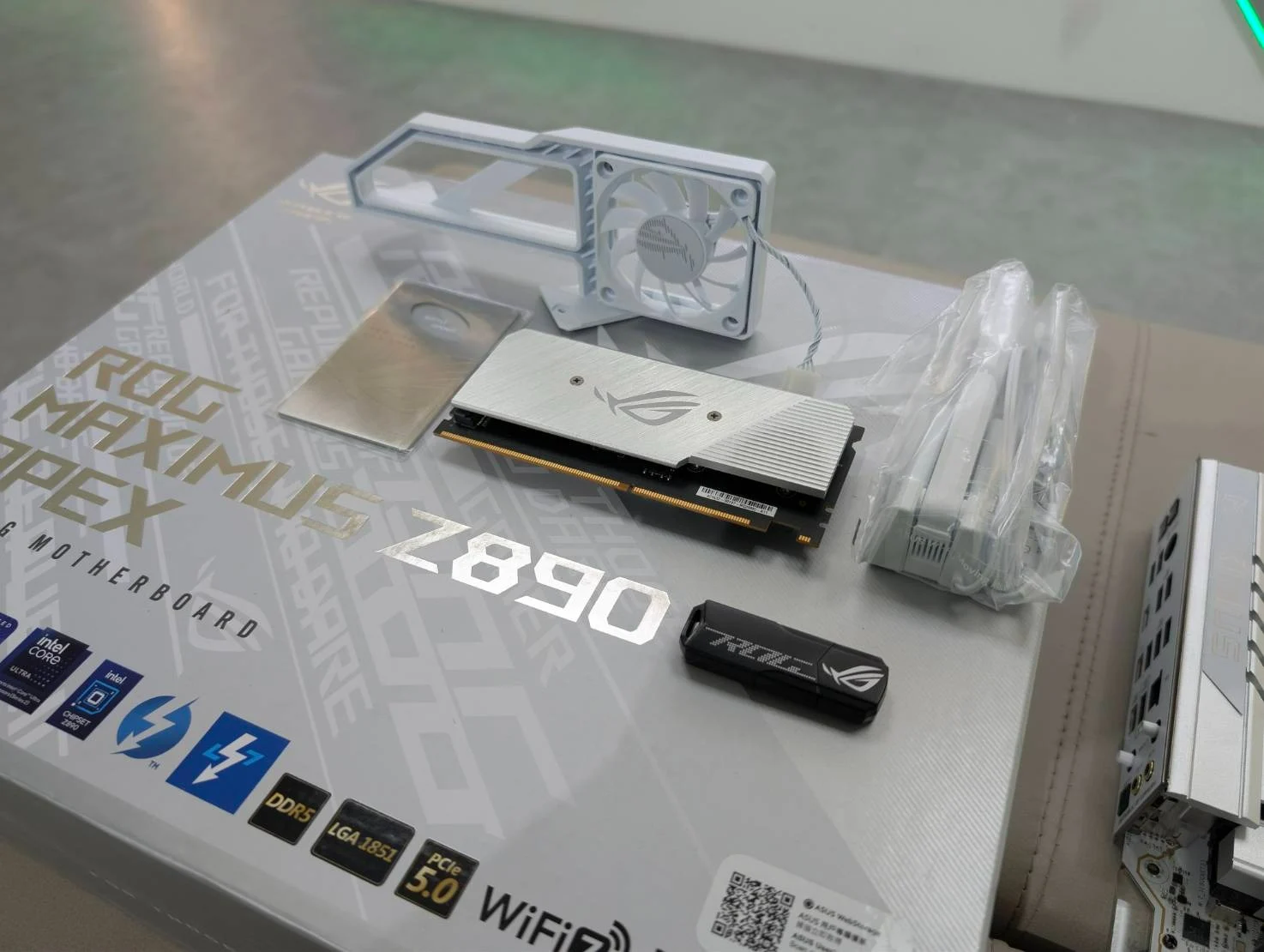

ASUS 為了呼應 ROG Maximus Z890 Apex 的銀白美學，將所有功能性配件都進行了深度視覺整合，不再只是冷冰冰的黑色電子零件 。
ROG DIMM.2 擴充卡 (銀白限定版)：
這張採用銀白色噴砂鋁合金散熱片的垂直擴充卡。
它透過記憶體槽旁的專屬介面安裝，能額外提供兩組 PCIe 4.0 x4 的 M.2 槽位 ，其垂直安裝的設計能讓 SSD 避開顯示卡廢熱，並直接受惠於機殼前置風扇的氣流 。
ROG 記憶體風扇架 (Memory Fan Kit)：
位於圖片上方的白色架構物件。對於挑戰極限頻率的玩家，記憶體在高電壓下會產生顯著熱量，這組風扇架能提供主動式氣流冷卻，確保超頻穩定性。
WiFi Q-Antenna (WiFi 7 天線)：
圖中右側包裝內的是最新的 WiFi 7 快插式天線。底座同樣採噴砂銀色處理，最顯著的改進在於底部的「Q-Antenna」接頭，玩家不再需要費力旋轉螺紋，只需像插耳機孔一樣輕輕一壓即可固定，且具備更優異的訊號增益效能。
ROG 驅動程式 USB 隨身碟： 位於圖片右下角黑銀相間的小型隨身碟。取代了過時的驅動光碟，內建了 Z890 Apex 必備的晶片組驅動、網路控制軟體以及 ROG 專屬的系統公用程式（如 CPU-Z、Armoury Crate） 。
ROG 信仰金屬開瓶器： 位於圖中左上方。這已成為 Apex 系列近年來的「精神圖騰」，採用厚實的金屬切削而成，象徵著 ROG 玩家在極限超頻之餘，也能享受精緻的硬派生活風格 。

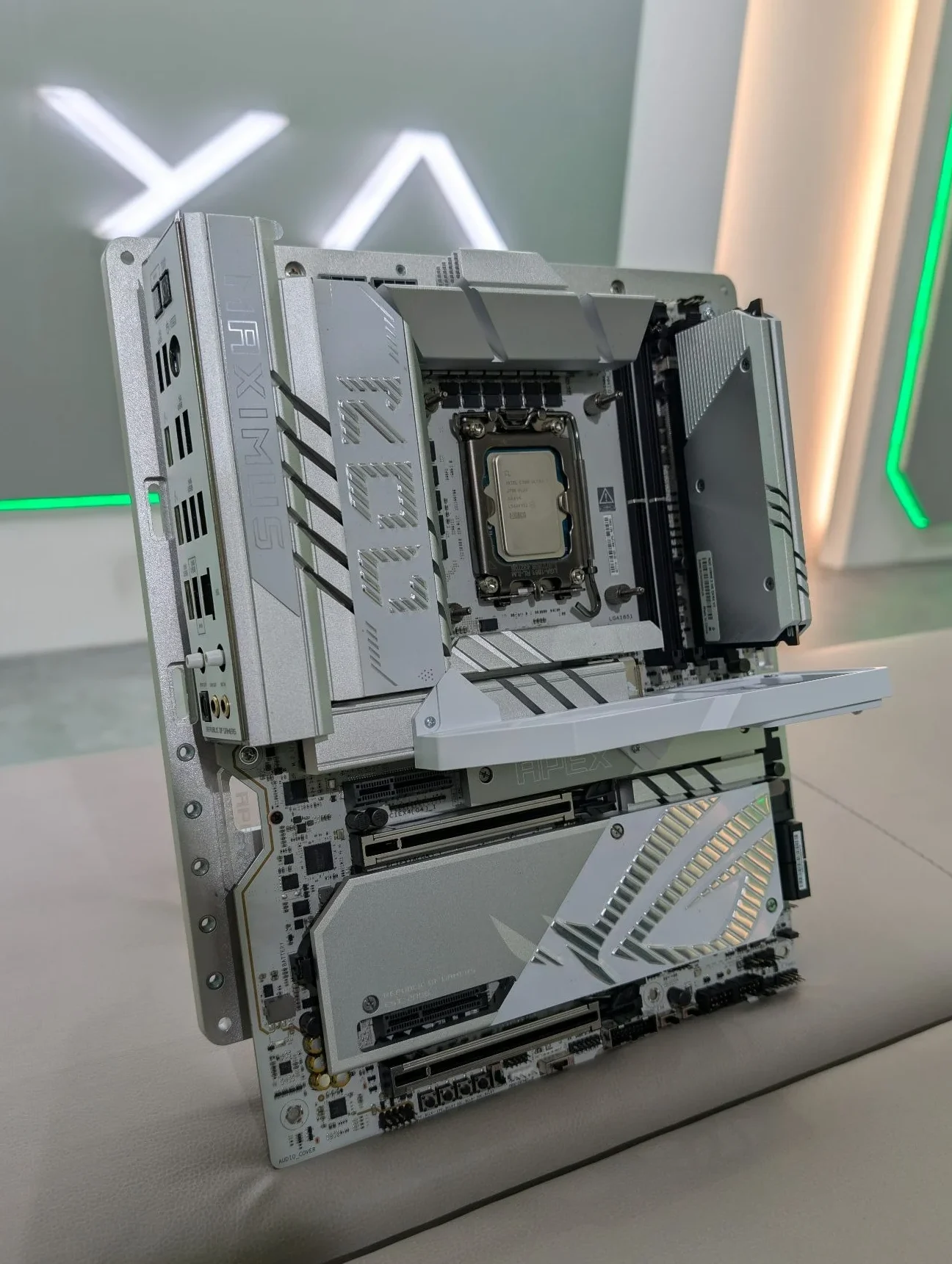

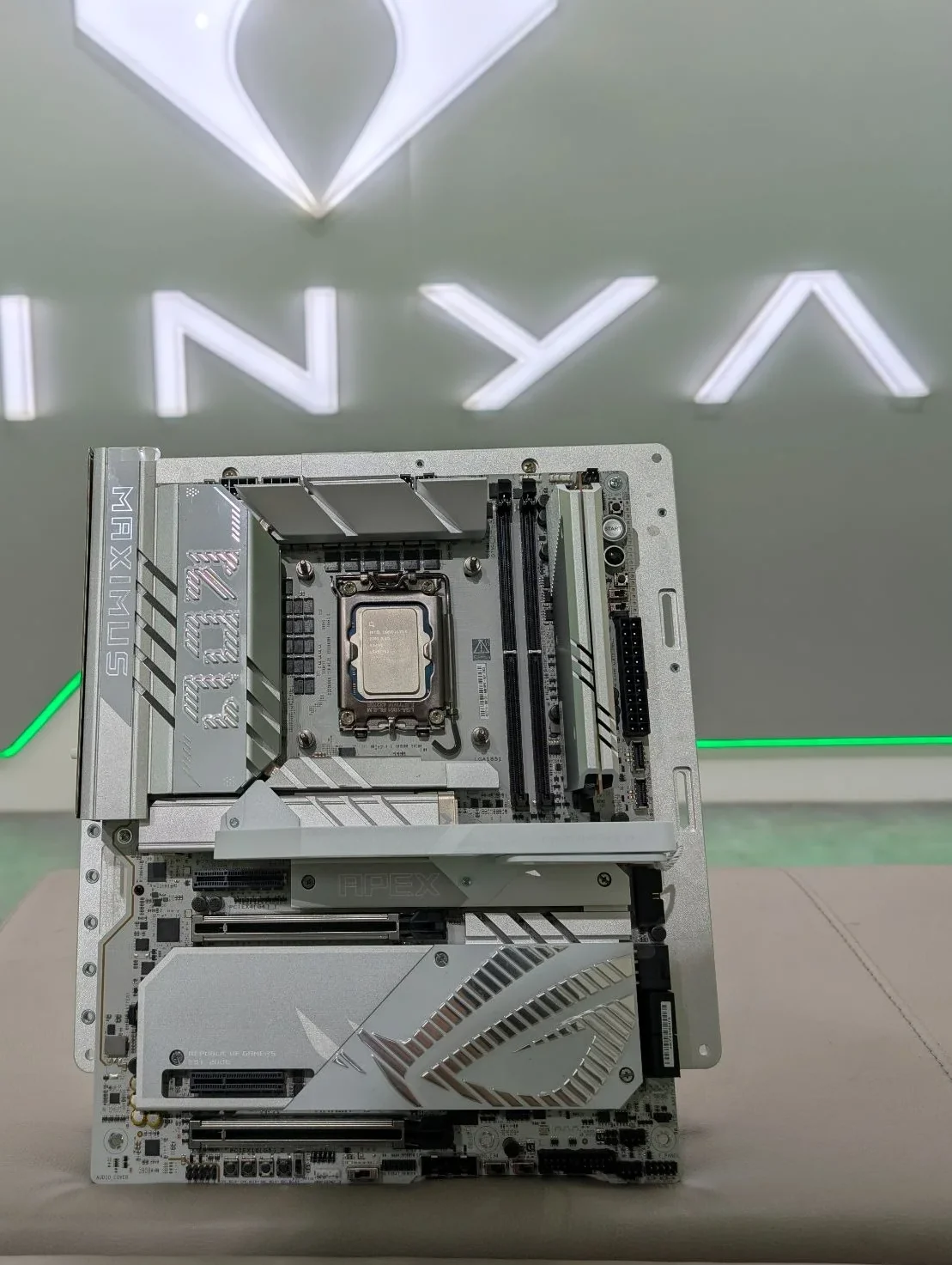

ROG Maximus Z890 Apex 在外觀設計上展現了極致的「銀白美學」，從外盒包裝便採用了帶有珍珠質感的純白基調與金色燙印字體，預告了這一代純白戰神的降臨 。
主機板本體以大面積的銀白色鋁合金散熱裝甲為視覺核心，搭配卵石灰的噴砂表面與多道俐落的斜切線條，將工業美感與硬核科技完美結合。
最引人注目的莫過於圍繞處理器插槽的巨大 C 型 VRM 散熱模組，它透過嵌入式熱管與一體化的銀白 I/O 護罩相連，護罩上方整合了精緻的 Polymo Lighting II 燈效區與拋光字樣。
主機板右側保留了 Apex 系列指標性的雙記憶體插槽配置，使電路佈局顯得精煉且純粹；而下半部則被印有亮銀「APEX」字樣的巨型 M.2 散熱裝甲所佔據，與 PCIe 插槽處的 Q-Release Slim 簡約鎖扣機制達成和諧的視覺一致性。
此外，包含銀白色 ROG DIMM.2 擴充卡、純白記憶體風扇架以及噴砂銀色的 WiFi 7 Q-Antenna 天線在內的硬體配件，均在色調上進行了深度的視覺同步，共同構築出這款主機板在白色系旗艦硬體中卓越的美學地位 。

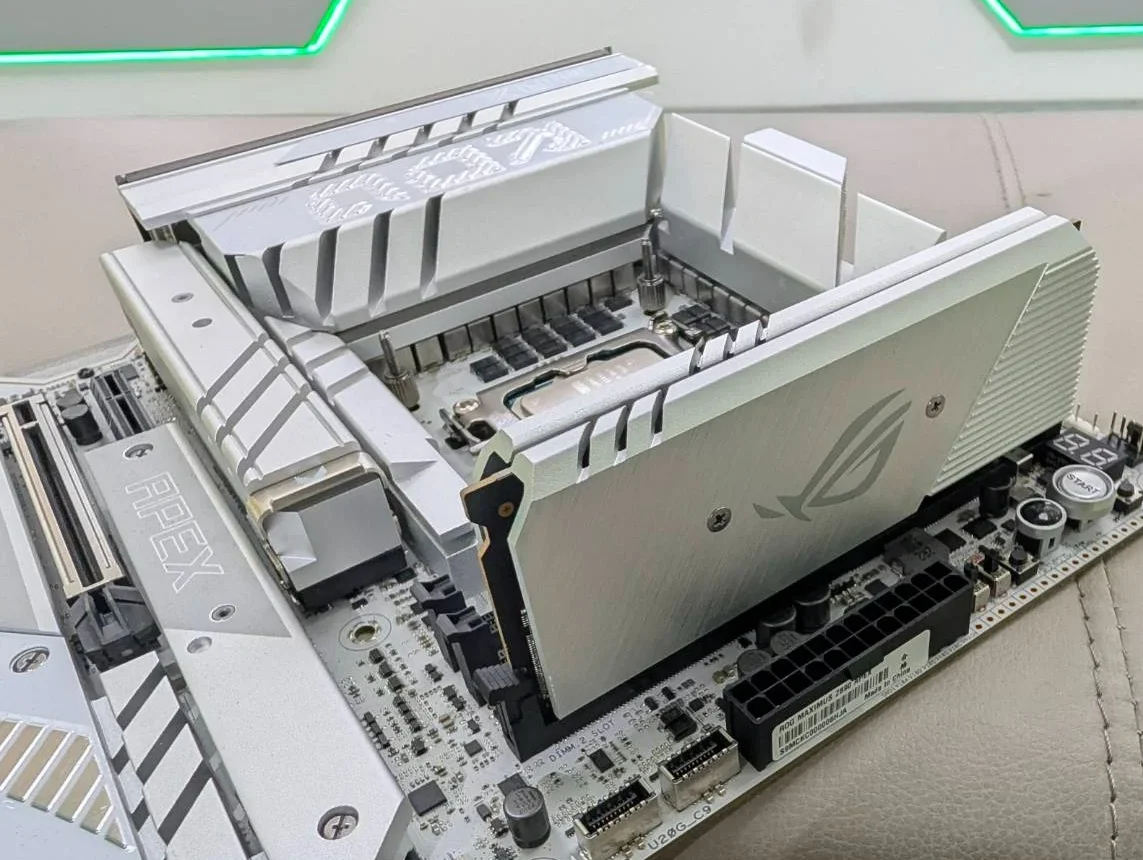

DIMM.2 擴充卡採用的並非標準 PCIe 介面，而是華碩專有的類記憶體插槽介面。它安裝在主機板最右側的專屬插槽中，緊鄰著 DDR5 記憶體槽。
- 垂直安裝優勢：這種設計讓 SSD 能夠「站立」在主機板上。最大的好處在於能避開機箱底部由顯示卡產生的廢熱累積區，轉而直接受惠於機殼前置風扇產生的由前至後水平氣流，從而大幅提升散熱效率 。
- DIY 便利性：玩家在更換或升級儲存裝置時，無需拆卸體積龐大的顯示卡或主板裝甲，只需撥開扣具即可將整張卡取下，這對於經常測試硬體的發燒友來說極為便利 。
技術規格與擴充潛力
這張 DIMM.2 擴充卡內部提供兩組 M.2 插槽（Key M），其詳細技術規格如下：
- 傳輸頻寬：由 Intel Z890 晶片組提供通道，支援兩組 PCIe 4.0 x4 模式的 NVMe SSD 。
- 相容尺寸：支援從 2230 到 22110 各種長度的 SSD，為企業級或長尺寸的高效能硬碟預留了空間 。
- 電力強化：配合主機板內建的 ROG M.2 PowerBoost 技術，確保即便兩組 SSD 同時進行高強度讀寫，電流供應依然穩定不掉速 。
ROG Maximus Z890 Apex 採用了極其奢華的 22+1+2+2 供電架構，總計 27 組功率級。這套系統由華碩自研的 DIGI+ EPU ASP2412 PWM 控制器管理，並以 Teamed（並聯）模式運作，能提供極快的瞬態響應速度。
各軌道的詳細配置如下：
- VCCCORE ：22 相，配備每相高達 110A 的 Infineon PMC41430A 功率級，理論總輸出電流突破 2400A。
- VCCGT ：1 相，額定 90A 。
- VCCSA：2 相，額定 90A 。
- VNNAON ：2 相，額定 80A 。
為了在高電壓、高電流的極限環境下維持輸出波形的純淨，華碩在元件選擇上毫不妥協：
- MicroFine 鋁合金電感：每一組功率級都配備了一顆高導磁率的鋁合金核心電感，額定處理電流為 45A。這種電感具備低損耗與耐高溫特性，確保電力轉換效率。
- SMD 電容 (Image 2)：在輸入與輸出端，全面採用高品質的固態聚合物 SMD 電容進行濾波。這類電容具備極低等效串聯電阻（ESR），且額定壽命在持續高溫運作下可達數千小時，非常適合長時間進行極限超頻測試。
物理電力輸入與散熱壓制
在物理結構上，主機板左上方設有雙 8-pin ProCool II 電源接頭。這類接頭採用實心針腳設計，能提供比傳統空心針腳更低的接觸阻抗，有效降低高負載下的發熱風險。所有供電元件均覆蓋在巨大的 U 型鋁合金散熱片下。在實際負載測試中，即便搭配 Core Ultra 9 285K 處理器並解鎖功耗限制（超過 350W），VRM 區域的最高溫度仍能壓制在 56°C 左右，展現出極為強悍的解熱能力與電力效率。

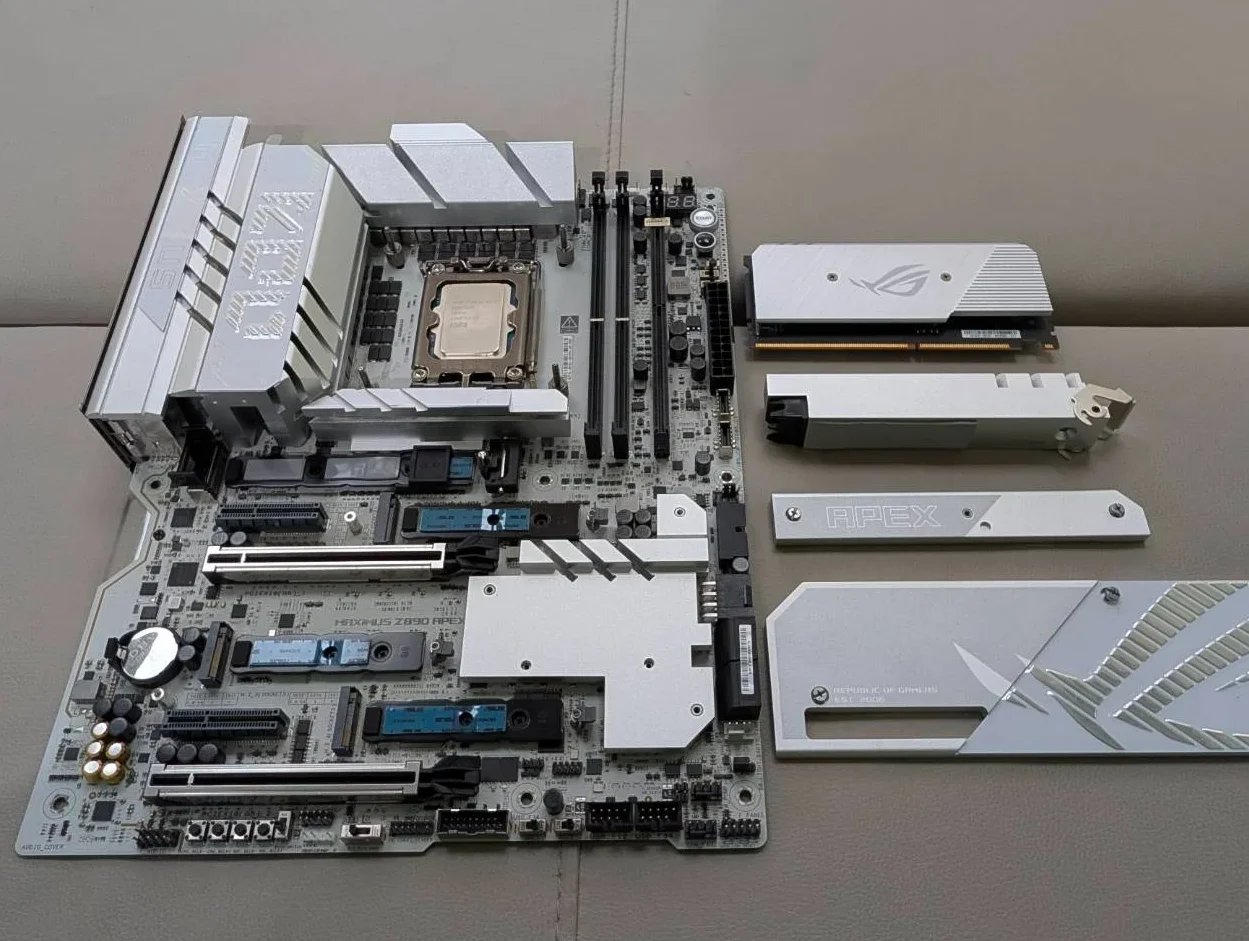

M.2_1 (頂部)：位於 CPU 與第一條 PCIe 插槽之間，支援最新的 PCIe 5.0 x4 速率，且尺寸相容最長達 22110 的高速 SSD 。
M.2_2 (斜置)：位於中央區域，提供 PCIe 4.0 x4 通道。
M.2_3 & M.2_4 (底部並列)：這兩組插槽同樣具備 PCIe 5.0 x4 的極速頻寬，由 CPU 直接提供通道（與顯卡共享頻寬），這使得 Apex 板載的 Gen 5 槽位總數達到了 3 組 。
這代 Apex 的散熱策略極為強悍。除了頂部巨大的鋁製散熱裝甲外，4 個內建插槽皆配備了專屬背板。從插槽底部預貼的導熱墊，這種設計能讓 SSD 的控制器與顆粒獲得上下雙面的熱傳遞，有效解決次世代 PCIe 5.0 SSD 運作時的發熱問題 。
在硬體安裝細節上，這張主板導入了多項革新技術：
- M.2 Q-Release：主 M.2 散熱片採用了免工具快拆設計，玩家只需輕輕一按即可取下散熱片，完全無需面對微小螺絲 。
- M.2 Q-Slide：針對不同長度（2242、2260、2280）的 SSD，插槽內建了滑動式鎖扣，大幅簡化了安裝流程 。
- ROG M.2 PowerBoost：為了支撐多達 6 組 M.2（含 DIMM.2）的電力需求，主機板內建了專門的電流強化電路，確保多碟同時讀寫時的資料完整性與傳輸效率 。
這種堆料級的儲存冷卻設計，配合銀白色的外觀裝甲，讓 Z890 Apex 在滿足專業工作站級別儲存需求的同時，依然維持著旗艦超頻主板的美學。

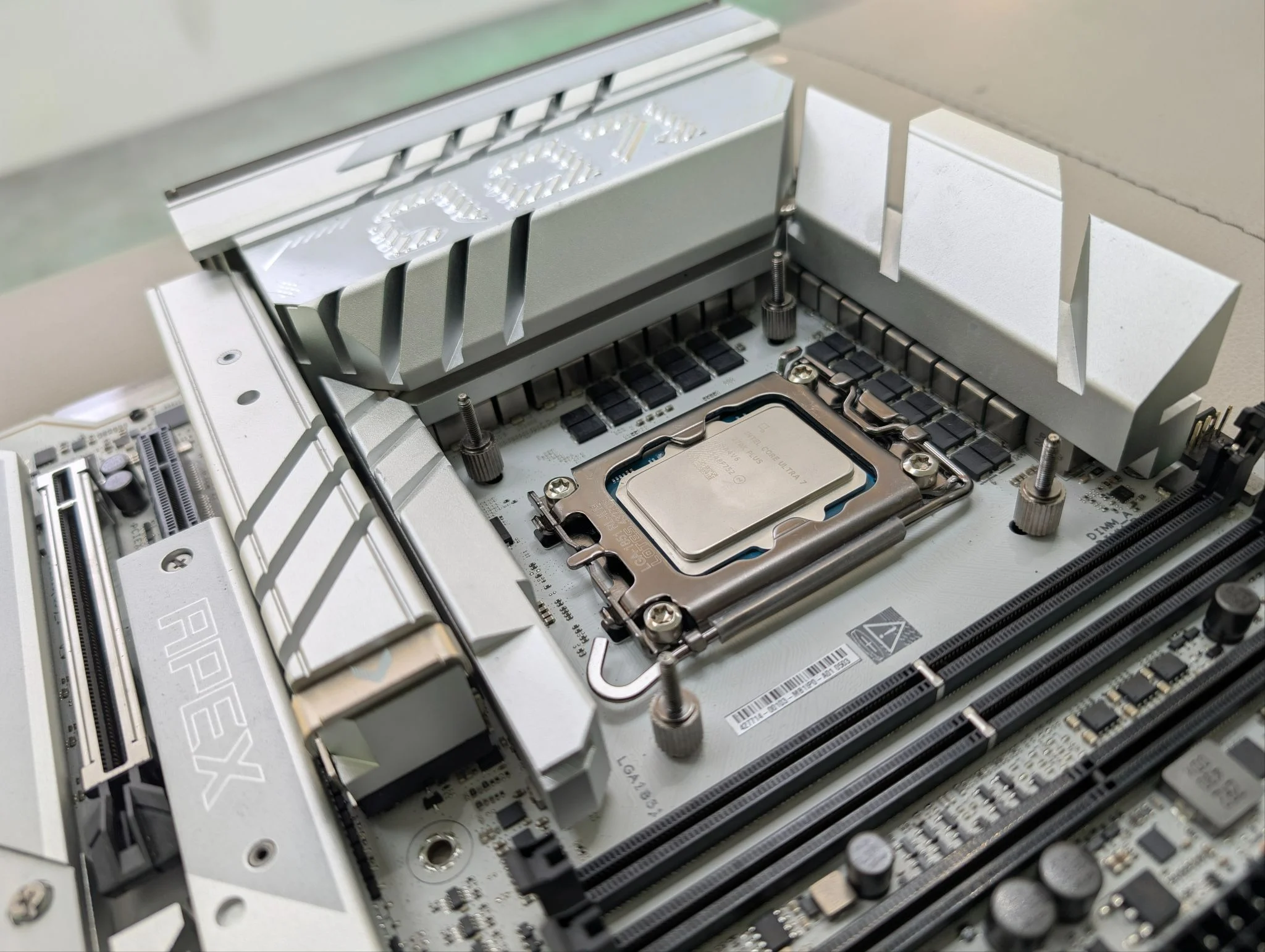

這部分我們將視線移至主機板的核心 全新的 LGA 1851 處理器插槽。作為 Intel 進入 Core Ultra 200S及200S PLUS 世代的里程碑，這座插槽不僅是效能的發源地，在視覺上也與 Z890 Apex 的銀白裝甲完美融合。

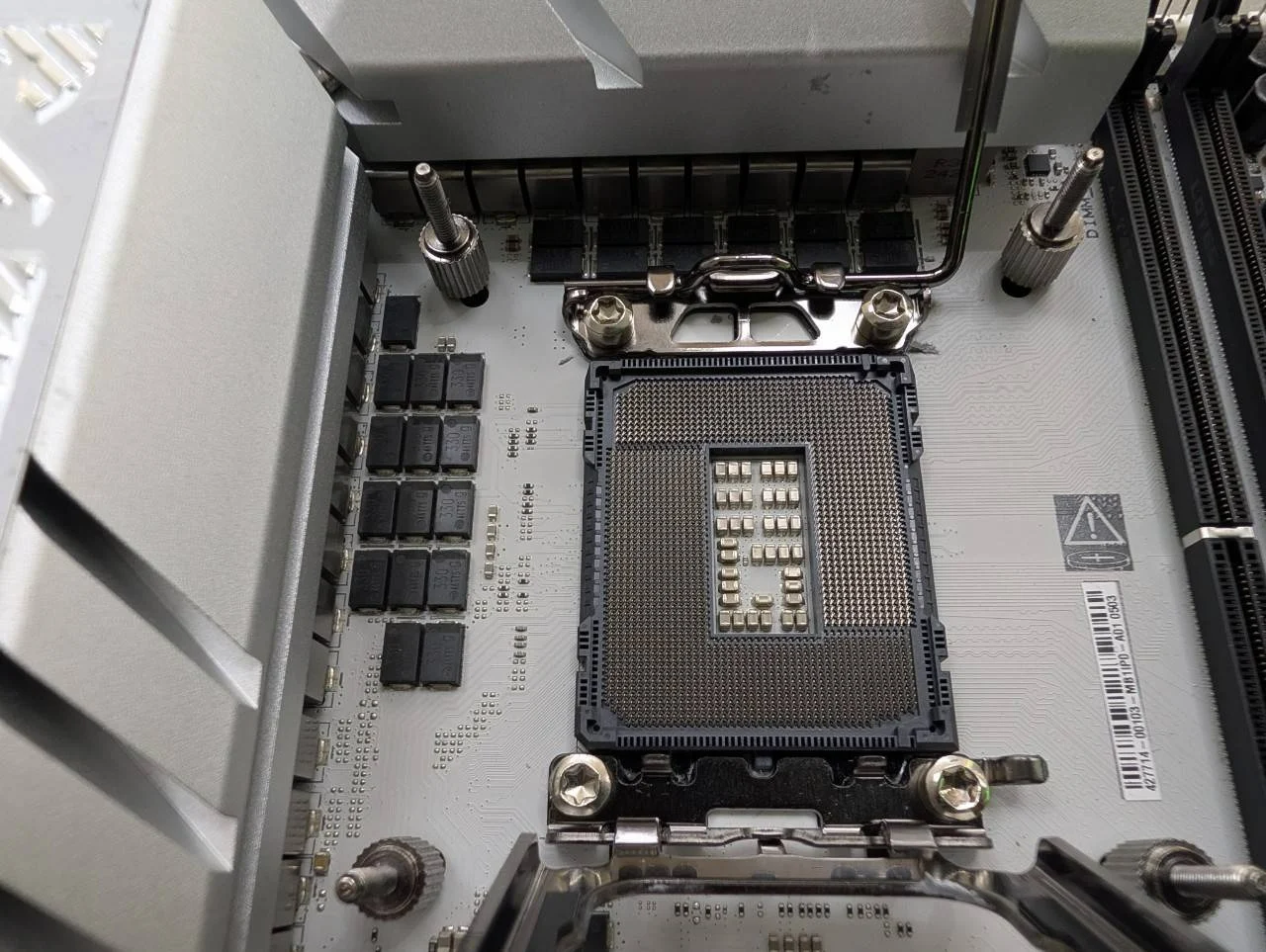

LGA 1851 插槽位於主機板上半部的視覺重心。雖然其外部扣具的物理尺寸與前代 LGA 1700 相當接近，但內部的金屬接觸針腳密度顯著增加，呈現出更為細密的陣列質感，這是為了對應 Arrow Lake 處理器架構下更複雜的訊號通訊需求 。
插槽四周被巨大的銀白色鋁合金 VRM 散熱模組呈 C 型包圍。這些模組表面經過細膩的噴砂處理，散發出冷冽的金屬光澤，並伴有多道深切的斜向散熱格柵，不僅增加了視覺的立體層次感，也與下方印有「APEX」字樣的亮面金屬飾板形成橫向與縱向的幾何呼應。
在 PCB 層面，華碩採用了極具質感的淺灰色塗裝，取代了傳統的深黑色底色。這種色調讓插槽周邊的電子元件——包含整齊排列的 MicroFine 合金電感與黑色固態電容——在銀色裝甲的襯托下顯得層次分明，展現出旗艦級硬體特有的工業美學細節 。此外，插槽周邊的鎖孔位置亦經過優化，配合銀白色的金屬支柱，整體構建出一個專為次世代高效能處理器準備的「純白戰鬥位」 。
主機板右側僅配置了2條 DDR5 記憶體插槽。雖然這在總容量上有所犧牲（最大支援 128GB），但這種 1DPC（每通道 1 條插槽）的配置是為了將訊號路徑優化至極限 。
- 縮短跡線長度：與傳統 4-DIMM 主板相比，Apex 能夠顯著縮短處理器記憶體控制器（IMC）與插槽之間的銅線跡線距離。
- 減少訊號反射：由於不存在空置插槽所產生的 Stub，能有效杜絕高頻下的訊號反射與干擾，確保電訊號在 9000 MT/s 以上的超高頻率下依然維持極高的完整性 。
在華碩本代的高階Z890系列中，Extreme . Apex .Hero均導入了全新的 NitroPath DRAM 技術，但 Apex 並未採用 。
根據技術分析，NitroPath 主要是透過摺疊接腳設計來解決 4-DIMM 主板中訊號殘端過長的問題 。然而，對於像 Apex 這種原生的 2-DIMM 佈局，其跡線設計已經過極致優化，其體質本身就優於 NitroPath 改良後的 4-DIMM 插槽，因此無需額外導入該技術即可達成更高的頻率上限 。配合 Intel Core Ultra 處理器的架構轉向，Z890 Apex 全面優化了對 CUDIMM 的支持 。
- AEMP III 功能：BIOS 內建的智慧工具能自動分析 CUDIMM 顆粒體質並優化時鐘參數，讓玩家能輕鬆達成 9600+ MT/s 的一鍵超頻表現 。
- Gear 2 預設優化：ASUS 在此平台上預設採用 Gear 2 模式，相較於相容性優先的 Gear 4，在 6400 至 9000 MT/s 區間內能大幅降低記憶體延遲達 12.48%，顯著提升遊戲效能與軟體反應速度 。

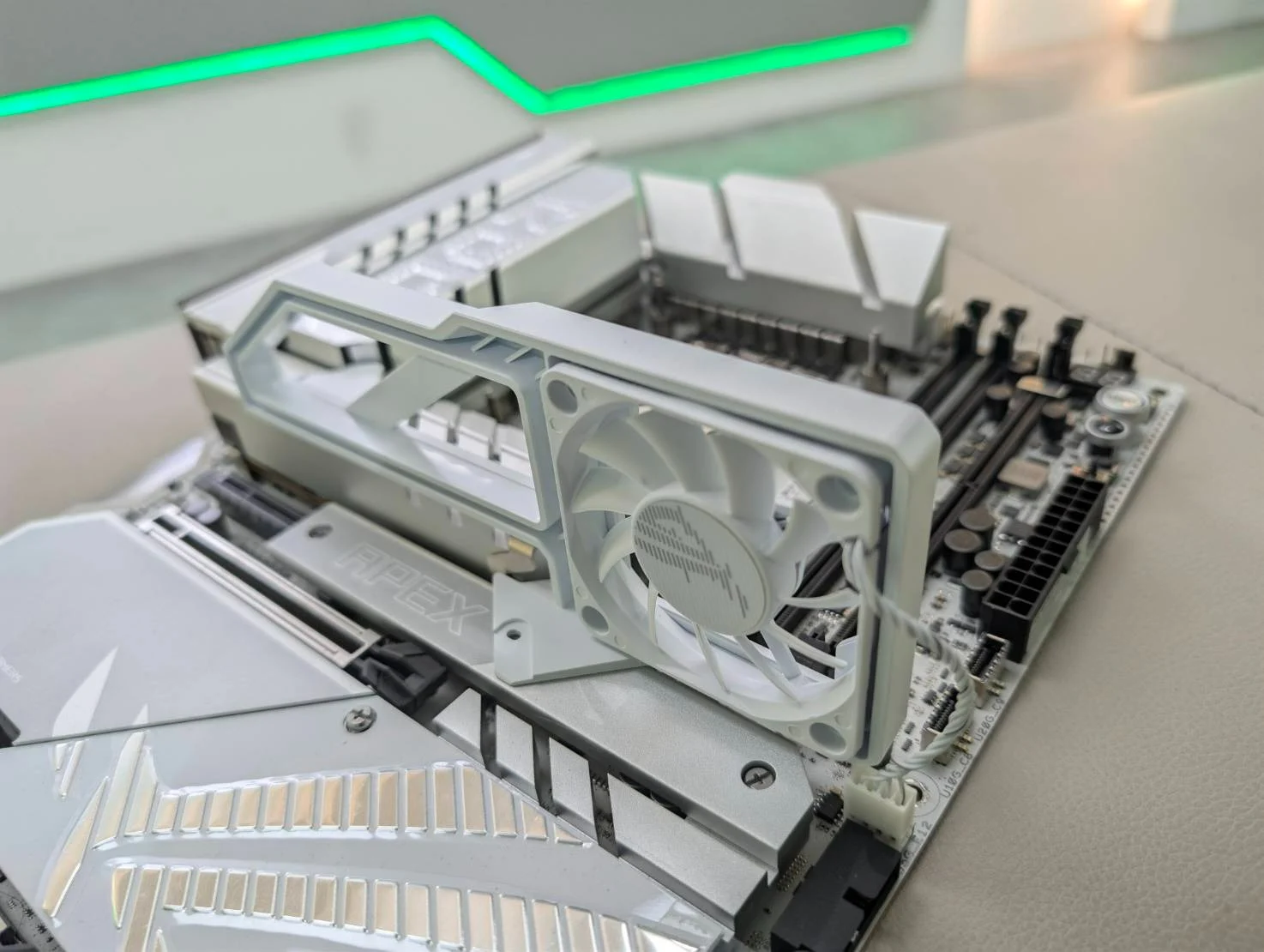

專屬配件：ROG Memory Fan Kit
在硬體配件介紹中，我們看到了純白色的記憶體風扇架。這是為了應對極限超頻時產生的熱量：
主動散熱壓制：當記憶體在高頻率、高電壓（1.4V 以上）運作時，控制器與顆粒的熱量會急劇增加。這組風扇架能提供定向氣流，確保記憶體不會因過熱而導致時序不穩或系統崩潰，是追求 DDR5-10000 紀錄玩家的必備工具 。

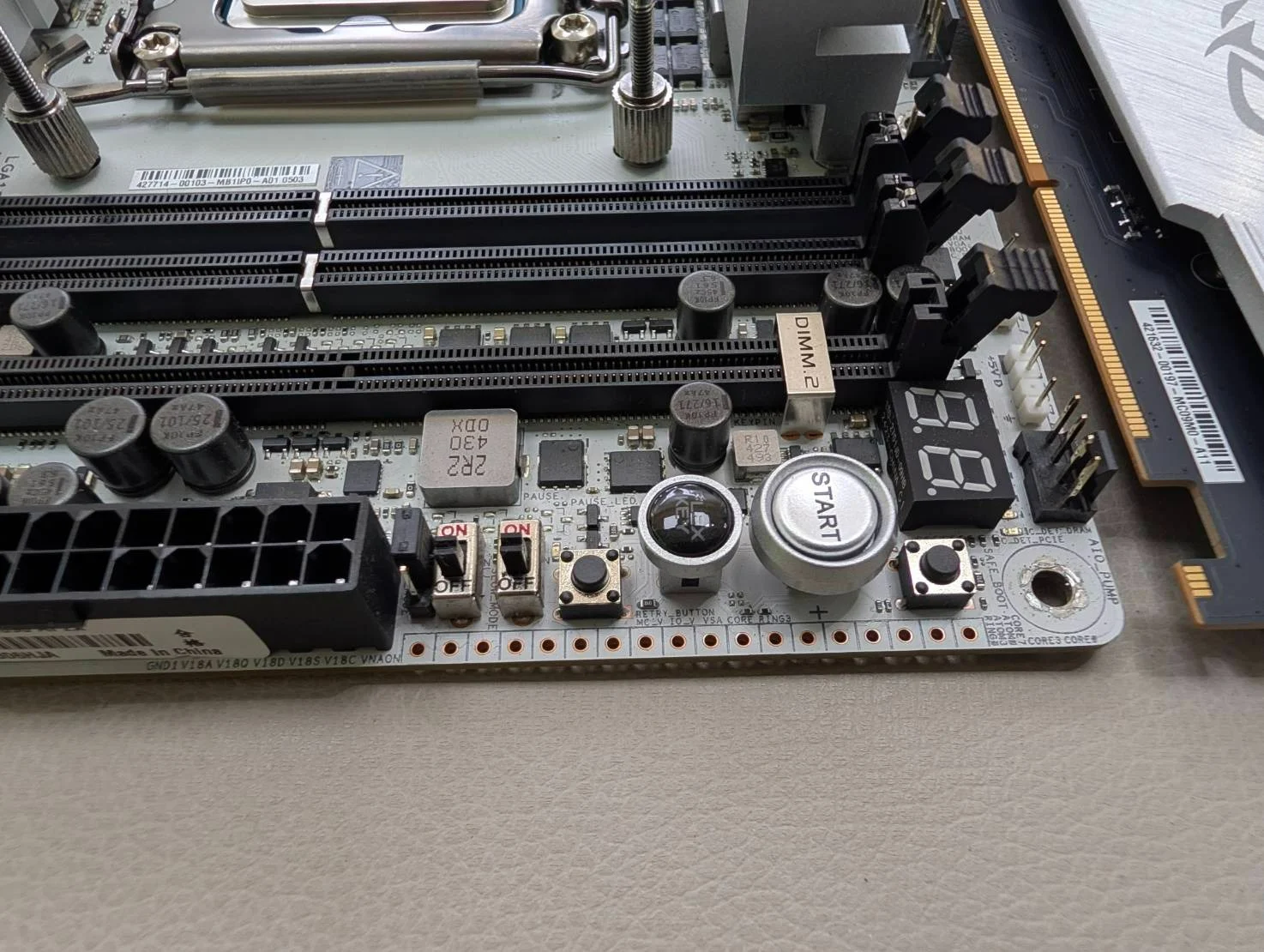

超頻玩家工具組：Extreme OC Kit 深度解析
Start & FlexKey 按鈕：
帶背光的實體 Start 開機鈕，讓玩家在裸機環境下也能精準操作。下方的 FlexKey 則可在 BIOS 中自定義功能（如一鍵進入 BIOS 或安全模式）。
重試按鈕 (Retry Button)：
專為 Reset 鈕失效的極端情況設計。在系統卡死時，按下它能強制重啟並保留當前的 BIOS 設定，這對抓取超頻參數極限至關重要 。
安全開機按鈕 (Safe Boot Button)：
在超頻失敗無法開機時，此按鍵能暫時以安全設定啟動系統，讓玩家直接進入 BIOS 調整而不必清除所有 CMOS 設定 。
BCLK 調整按鈕：
位於電壓測量點旁，共有 4 顆按鈕。這讓玩家能在作業系統內「即時」微調處理器的外頻（Base Clock）。
慢速模式與暫停開機開關 (Slow Mode & Pause Switch)：
Slow Mode 可將 CPU 倍頻強制降至 8X 以維持系統穩定；而 Pause Switch 則能從硬體層級暫停系統，方便玩家在高負載測試間隙調整電壓參數 。
差異感測能力與電壓監控
Z890 Apex 搭載了專門的差分感測電路 (Differential Sensing Circuit) 。
- 精準追蹤：傳統主機板從非理想位置讀取電壓，常導致數值與 CPU 實際接收值有較大誤差。Apex 透過精密 IC 與差分線路，讓玩家能獲取更真實的核心電壓，簡化調校過程 。
- ProbeIt 測量點 (Image 4)：主機板邊緣預留了 18 組整合式測量點。專業玩家可直接使用萬用表連接這些焊點，即時監測 VCORE、VSA 與記憶體電壓等關鍵數據 。
極限保護：冷凝偵測電路 (Condensation Detection)
針對使用液氮（LN2）或乾冰進行次環境溫度超頻的玩家，Z890 Apex 在 PCB 背面設計了獨家的偵測電路 。
- 三分區警示：偵測區域分為 CPU、DRAM 與 PCIe 三大區塊 。
- 預防短路：當主機板背面因極低溫產生凝露（水滴）時，對應區域的 LED 指示燈會立即閃爍預警，提醒玩家在發生短路前停止測試並除濕，大幅降低硬體損壞風險 。
故障排除：Q-Code 與 Q-LED
直觀的診斷反饋系統：
- Q-Code：雙位數 LED 七段顯示器，透過錯誤碼讓玩家迅速判斷是 CPU、記憶體或顯示卡出錯 。
- Q-LED：四色診斷燈（紅、黃、白、黃綠），分別對應 CPU、DRAM、VGA 與 Boot 。即便不熟悉代碼，也能一眼看出啟動卡在何處 。
這套完整的硬體控制體系，展現了 ROG 團隊對極限超頻領域深耕多年的工程經驗。

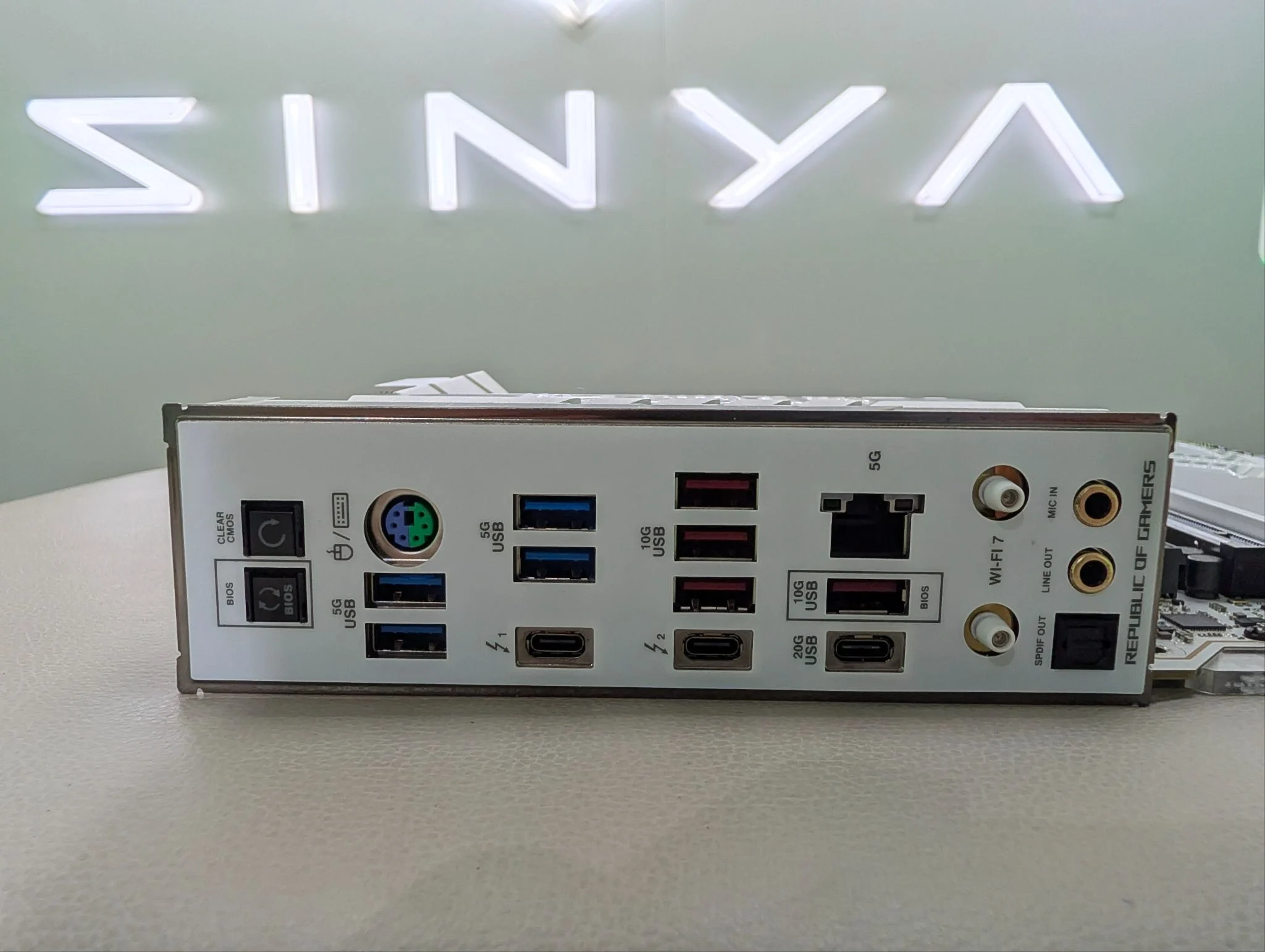

這部分我們來到主機板的後方 I/O 區域。ROG Maximus Z890 Apex 採用了一體化的銀白色預裝 I/O 護罩，與主機板整體的配色達成美學統一。對於極限超頻玩家來說，這塊面板不僅提供了豐富的連線能力，更整合了多項硬體級的調教工具 。
ROG Maximus Z890 Apex 的後方介面配置極其強悍，完美兼顧了超頻實驗室的需求與現代高速周邊的擴充性：
- 極速傳輸與顯示：
配置了兩組 Thunderbolt™ 4 (USB Type-C®) 連接埠，支援高達 40Gbps 的雙向頻寬與 8K 影像輸出 。此外還擁有一組 USB 20Gbps (Type-C®) 以及總計 8 組的 USB Type-A 介面（其中 4 組為 10Gbps，4 組為 5Gbps），滿足大量高速外接裝置需求 。 - 頂級網路規格：
搭載了 Realtek 5Gb 乙太網路連接埠，提供穩定的高頻寬有線連線 。無線方面則採用最新的 WiFi 7 模組，面板上的天線接孔改為 Q-Antenna 快插設計，讓玩家無需手動旋轉螺紋即可迅速完成天線安裝 。 - 超頻與維護工具：
最左側保留了超頻玩家最需要的 Clear CMOS（清除 BIOS 設定）與 BIOS FlashBack™（一鍵無 CPU 刷更新）實體按鈕 。同時也極具誠意地保留了 PS/2 鍵鼠複合埠，這是極限玩家在某些不支援 USB 的傳統作業系統環境下進行超頻測試的必備介面 。
- 純淨音訊輸出：配備了兩組 鍍金音訊插孔 與一組 Optical S/PDIF 光纖輸出，底層由 SupremeFX ALC4080 編解碼器與 Savitech SV3H712 擴大器支撐，確保在高頻雜訊環境下依然能提供錄音室等級的音質表現 。
X型缺口剪裁視覺： 從主機板邊緣可以看到其獨特的非矩形設計。

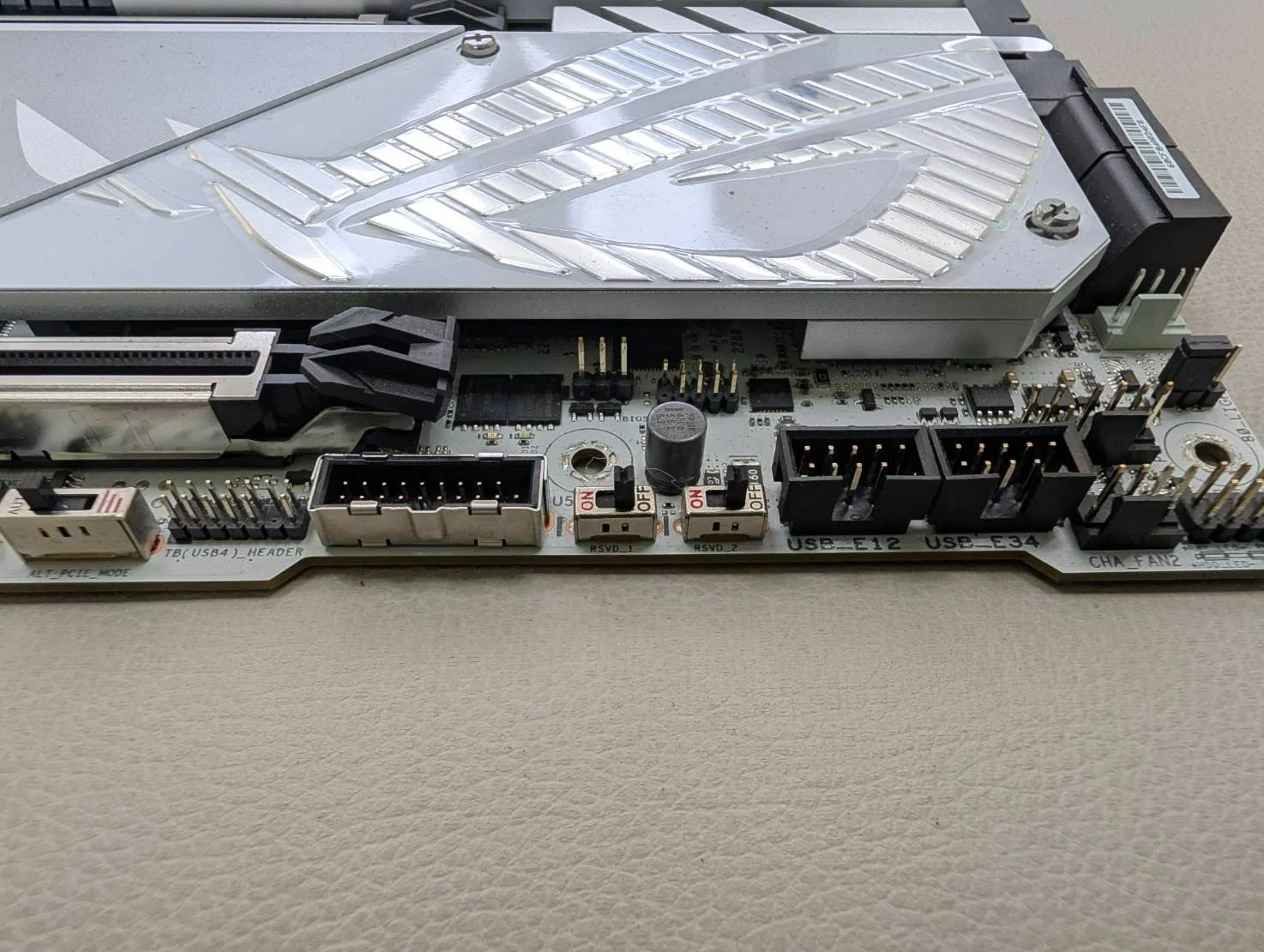

邊緣實體控制開關 (RSVD 與 ALT_PCIE)：
在主機板底部邊緣（如您上傳的 Image 2 所示），配置了專為極限環境設計的特殊撥桿開關。
- RSVD 開關：這是一組保留給液氮超頻玩家的特殊開關，能協助系統在低於-120C 的極低溫環境下順利開機。
- ALT_PCIE_MODE 切換開關：允許玩家手動切換 PCIe 插槽的傳輸模式（如強制設定為 PCIe 4.0 或 3.0），這在排查次世代顯示卡或高速儲存裝置的相容性問題時非常實用 。
極致工程與銀白美學的巔峰融合
隨著 Intel 平台邁入 LGA 1851 世代，ROG Maximus Z890 Apex 再次向世人證明了為什麼它能穩坐「記憶體超頻之王」的寶座。
這款主機板不僅僅是一次常規的晶片組升級，更是一次從電路底層到物理設計的全面精煉。
在效能層面，Apex 依然堅持其「為了頻率，不惜犧牲容量」的 2-DIMM 訊號優化設計，配合強悍的 22+1+2+2 相、每相高達 110A 的供電架構，成功將 Arrow Lake 處理器的超頻潛力壓榨至極限 。
我們在實拍中看到的PCB用料與厚實的鋁製散熱裝甲，不僅是視覺上的點綴，更是確保系統在破紀錄頻率下穩定運作的物理基石 。
在外觀美學上，這一代 Apex 徹底貫徹了「全白主題」，從主機板本體的銀白噴砂工藝，到專屬的白色 DIMM.2 擴充卡與記憶體風扇架，展現出極致的視覺一致性 。這種冷冽的工業風格，與 Polymo Lighting II 燈效相得益彰，使其在眾多旗艦硬體中脫穎而出。
最令人驚喜的改進在於 Q-Design 系列的進化。不論是徹底解放玩家手指的 PCIe Slot Q-Release Slim，還是完全免螺絲化的 M.2 Q-Slide 與槓桿式快拆，都顯示出 ROG 團隊在追求極限效能的同時，也開始深度優化高端玩家的裝機與調教體驗 。配合實體控制按鈕與冷凝偵測電路，Apex 將硬體調教的靈活性從 BIOS 延伸到了物理層面 。ROG Maximus Z890 Apex 是一款集極限工程實力與純白工業美學於一身的集大成之作。它精確地捕捉到了硬體玩家對於訊號純淨度、電力穩定性以及操作便利性的多重渴望，是目前 Z890 平台上最具代表性的極限競技平台。
